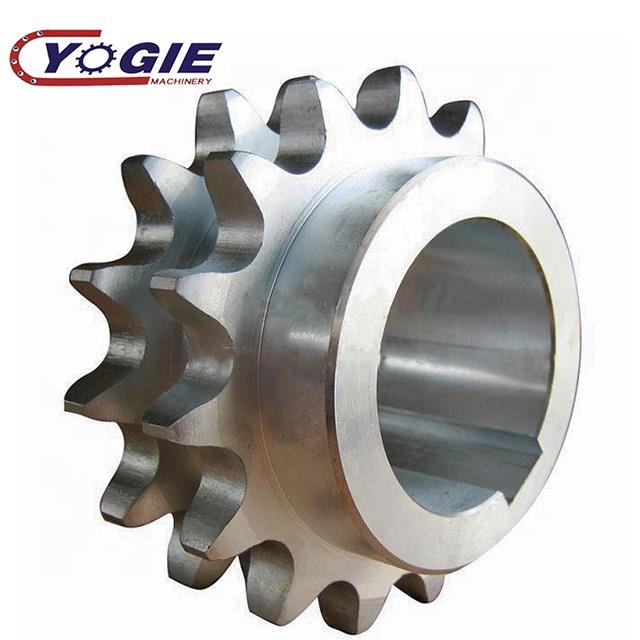

Sprocket Indruction
[wou piyon an]: yon wou ki gen yon pikèt ki gen yon koudèy pou mare ak yon pik egzat sou yon lyen chèn oswa kab [wou chèn]: yon Kovèti pou solid oswa wouj, ak (roulo) chèn lan angaje yo transmèt mouvman.
Sprockets yo lajman itilize nan transmisyon chimik, machin twal, pwosesis manje, instrumentation, petwòl machin ak lòt endistri yo.
Entwodiksyon
Fòmil kalkil paramèt Sprocket:
Dyamèt sèk endèks: d = p / sin (180 ° / z) p = pitch
Dan anwo sèk (dyamèt deyò): D = p × (0.54 + cot180 ° / z)
Gwo pòch komen:
3/8 = 9.525 1/2 = 12.7 5/8 = 15.875 3/4 = 19.05
3 pwen 4 pwen 5 pwen 6 pwen
Dyamèt sèk endèks: d = p / peche (180 ° / z)
Dyamèt sèk dan: dmax = d + 1.25p-d1
dmin = d + (1-1.6 / z) p-d1
Dyamèt rasin dan: df = d-d1
Nòt: p chenn chèn
z Danjere
d1 dyamèt roulo chèn
Algorithm ki pi senp lan se {? Minit} = divize dyamèt sèk la divize pa {nimewo dan + 2}
Modèl Sprocket: ansanm ak pi ki pa estanda (koutim selon desen kliyan), piyon estanda (estanda ameriken ak metrik).
Sprocket Komen Materyèl: C45
Sprockets souvan itilize metòd pwosesis: tretman asouvisman, sifas nwasi tretman.
Prensip jeneral pou seleksyon dan piyon yo:
19 dan oswa plis
Li se jeneralman yo itilize pou piyon aktif kouri nan vitès mwayen ak segondè anba kondisyon opere nòmal.
17 dan
Sèlman pou ti pik aktif anplasman.
23 dan oswa plis
Rekòmande pou sitiyasyon enpak. Lè rapò a vitès ki ba, itilize nan segondè-dan piyon nimewo ka diminye anpil wotasyon nan mwen-lyen, chay la rupture nan chèn lan ak chay la nan fè pitit la.
Konsepsyon estriktirèl
1. pwofil Dan nan piyon an pwofil la nan piyon an dwe asire ke chèn lan antre nan ak sòti may la fèt san pwoblèm ak enèji-ekonomize, minimize enpak la ak kontak estrès nan lyen an chèn pandan may, ak se fasil nan pwosesis.
Pwofil dan souvan itilize nan fen yon piyon konsiste de twa segman nan ark aa, ab, cd ak yon segman nan liy dwat bc. Se fòm nan dan trete pa zouti estanda. Li pa nesesè pou fè trase fòm dan an sou desen an. Li nesesè sèlman pou endike "fòm dan an fabrike dapre 3RGB1244-85" sou desen an. Gade nan manyèl la konsepsyon ki enpòtan pou dimansyon li yo. Te kalkil la paramèt yo te mansyone deja, san yo pa repete deskripsyon an!
Sprocket estrikti
Figi 3 montre kat estrikti souvan pi itilize yo. Se pi piti dyamèt piyon an jeneral te fè kòm yon antye (Figi 3a), dyaman medyòm piyon se sitou te fè kòm yon kalite pale. Te fè nan yon kalite konbine (Figi 3D), nan moman sa a Kovèti pou la bag ak nwayo a wou kapab fèt nan diferan kalite materyèl! Pou egzanp, C45, asye pur ak lòt materyèl.
3. Sprocket materyèl
Materyèl la nan piyon an ta dwe asire ke dan yo gen ase fòs ak rezistans fwotman, se konsa sifas la dan nan piyon an se jeneralman chalè trete reyalize yon dite sèten.
